与传统采暖方式相比，地热采暖有很多优点，但什么地板最适合地热采暖，可能有的读者并不了解，以下给大家介绍一些关于地热地板的选购标准，以及更多的铺装、维修和保养知识。
地热采暖很多人都不太了解，而使用地热采暖，正确选择地热地板很关键。什么样的地板最适合地热采暖，消费者在选择地板时，要从以下几个标准进行考虑。
尺寸稳定性要好
这一点要看地板的基材密度及内结合强度，内结合强度越高，说明地板承受温度变化的能力越好，不至于发生开裂等现象，只有基材为相对致密的木材的地板，才能保证长期在高温下不开裂、不变形。
不惧潮湿环境
即吸水厚度膨胀率。用于水热地面辐射采暖的地板要求在高湿状态下尺寸变化小，膨胀率要小于等于2.5%。一般来说，膨胀率越小，地板的防潮性能越好。
甲醛释放量不能超标
要求在长时间加热的条件下，甲醛释放量不会超标。消费者选择地热地板时，一定要尽可能选择甲醛含量低的地板，因为温度越高，甲醛释放量越多，在相对封闭的居室内，再加上室内其他物品造成的甲醛释放，室内甲醛有可能会超标，对人体造成危害。
传热要快
目前市场上能提供热传导系数的品牌不多，消费者在购买时要留意。一般系数高的产品在导热方面性能更好。
不怕高温
由于地热地板要长时间承受高温加热，要求产品装饰层性能稳定，在长时间高温的条件下也不会出现褪色、糙光的现象。
复合地板更适合地热采暖
一般来说，进口地板质量达到欧洲Enpr13329标准，国产地板质量达到国家GB/T1802-2000标准，都可以适应地热采暖地板安装的技术要求。
可能看了以上这些笼统的标准，有的读者还是不知道应该选择什么样的产品。现在市场上地板种类很多，有实木地板、复合地板等多种，一般来说，复合地板更适合用做地热地板。因为地热地板的标准厚度为6.5～8.5mm，复合地板的厚度大多为6～9mm，其中强化复合地板多为6～8mm，三层实木复合地板为8～9mm，传热性能更好，且其表面有一层三氧化二铝的耐磨层，这个耐磨层有利于热量在地表快速扩散。而实木地板一般厚度在2cm左右，安装时还要打龙骨，用做地热地板的话，地板和地面之间有空气，空气和木材的热传导系数都非常低，这样热量不易传导到地表，会导致热量的浪费，地表温度不均匀，温差感觉明显。且复合地板是经过高温压制的，内部水分含量非常少，所以地板不会因为水分的散失而产生变形。多层实木复合地板每层间横竖交错，互相牵制，背面还有密集的抗变形沟槽，分解了受热面产生的应力，因此变形量很小。实木地板含水量高，在长时间高温加热的情况下，容易开裂变形。如果一定要选用普通实木地板的话，应尽量选用背面有履膜层型的地板，因为这样能防潮防水，且能保持木材含水率与周围环境的湿度平衡。
锁扣地板的设计更利于传热
值得一提的是，在复合地板中，锁扣式地板的效果又较其他产品更好，因钩连地板间留有细小缝隙，所以地板即使遇热受潮，膨胀后也不易走形。此外，消费者还应尽量选用小尺寸产品，这样的产品热变形均匀。一般选择知名品牌的产品品质上更有保障。
由于地热地板要负责传导热量，相对普通地板的铺装，地热地板有一些特殊的事项要注意。

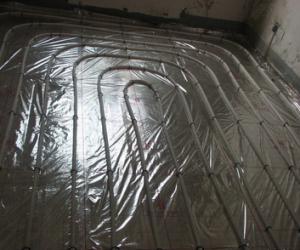

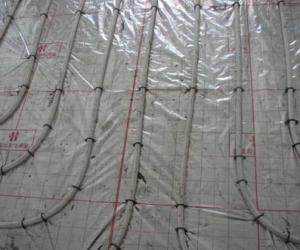

安装前地面处理要细致
地面在以2米为半径的范围内必须水平，高低差不得超过3mm。地面要完全干燥，铺设地板之前，必须进行地热加温试验，进水温度至少达50℃，以确保采暖系统运行正常。并要保温24小时以上，使地面干透，确保含水率符合标准。
安装工艺细节最重要，顺序有讲究
最好采用悬浮式安装方式，地板通过垫层材料紧贴地面，地板和地表之间不存有缝隙，而地板之间要预留更大收缩缝隙。由于水热辐射采暖释放的潮气量大，因此防潮要下功夫。
铺装时首先要清理地面，注意要将墙角清理平直，保证留出足够的伸缩缝。第二步在地面上铺一层塑料布，以隔绝潮气，要让塑料布在四个墙角处分别高出地面10cm。第三步铺设地垫。注意要留出伸缩缝，接口处至少重叠5cm，且必须用胶带密封好。要使用比普通地板厚一些的踢脚板，且需独立施工。安装完24小时后地板才能加温。为了便于导热，垫层材料不宜过厚。
此外，要使用地热地板专用胶；不能铺胶垫；也不能打龙骨，因为这样缝隙间会留有空气，空气的导热系数低，不利于传热。
要使用专用纸地垫，以免变形
地面和地板之间的地垫不能使用普通泡沫塑料地垫，一定要使用地热专用纸地垫，因为这种地垫导热快、不变形。普通泡沫地垫导热慢，长期处在高温的条件下，易产生有害气体，危害使用者健康。
施工时地表温度不能太高
不论是水热辐射采暖还是电缆发热采暖系统，都不要在现场地面上生炉子、用电炉等，因为地表温度过高的话，地面下的铝塑复合管道可能会熔化。
地热地板由于其功能的特殊性和地热系统的复杂性，和普通地板相比，地热地板的维护和保养有其独特之处，在加温和保湿方面要特别注意。
安装时地坪保温要注意
使用地热地板时，消费者一定要注意循序渐进地给地坪和地板加热。安装时，地表温度应保持在18℃左右。在安装前，要对水泥地面逐渐升温，每天增加5℃，直至达到18℃左右的标准为止。在安装完成后的头3天内，要继续保持这一温度，3天之后才可根据需要升温，并且每天只能升温5℃。
注意加温要循序渐进
第一次使用地热采暖，注意应缓慢升温。首次使用时，供暖开始的前三天要逐渐升温：第一天水温18℃，第二天25℃，第三天30℃，第四天才可升至正常温度，即水温45℃，地表温度28℃～30℃。不能升温太快，太快的话，地板可能会因膨胀发生开裂扭曲现象。
长时间后再次启用，加温也要循序渐进,长时间后再次启用地热采暖系统时，也要像第一次使用那样，严格按加热程序升温。
地表温度不能太高
要注意的是，使用地热采暖，地表温度不应超过28℃，水管温度不能超过45℃，如果超过这个温度的话，会影响地板的使用寿命和使用周期。一般的家庭，冬季室温达到22℃左右，就已经很舒服了，正常升温的话，是不会影响地热地板的使用的。
关闭地热系统，注意降温要渐进
随着季节的推移，当天气暖和起来，室内不再需要地热系统供暖时，应注意关闭地热系统也要有一个过程，地板的降温过程也要循序渐进，不可骤降，如果降温速度太快的话，也会影响地板的使用寿命。
房间过于干燥时，可以考虑加湿
冬季气候干燥，加上使用地热采暖，地板长期处在高温的情况下，容易干裂，这时业主有必要给房间加湿，以免地板干裂变形。
装修时注意不能在地面打孔、打钉子，以免打漏地热管线，导致地热系统跑水，地板泡水报废。另外由于地板表面是散热面，地板上尽量不要做固定装饰件或安放无腿的家具，也不宜加建地台，以免影响热空气流动，导致房间取暖效果不佳。
由于地板表面温度比较高，使用地热采暖系统的房间冬天最好不要在地面直接放置盛水的玻璃器皿和瓷器，以免因受热不均，热胀冷缩，导致器皿破裂，家中“水漫金山”。
地热使用注意事项
装修过程中应熟悉地暖结构，对地暖系统应采取有效保护措施。严禁卸掉管路内的压力，以方便随时发现装修过程中对地暖系统造成的损伤。
◆不得私自进行拆卸或改动系统。
◆地暖区域内严禁钻孔、打眼、钉钉子。
◆地暖区域内地面不得承受2T/平方米以上的荷载。在重物堆放区、搭设的脚手架支腿及手推车等与地面接触部位，应支垫硬质木版，增加与地面的接触面积，使地面承载满足使用的要求。
◆禁止采用加设木龙骨架空木地板的施工方法，以免影响系统散热，损坏地暖结构层重的管材。
◆用户如需要铺设木质地板，应尽量使用复合式木地板、拼插式木地板及人造复合地板。
◆如地下管道系统出现渗漏，可先将分水器上各水路阀门关闭，并及时请物业管理部门或暖气施工单位进行处理。
